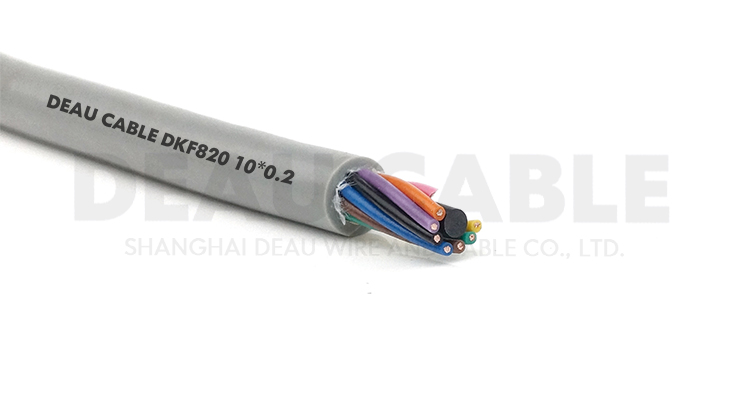

DKF820高柔性拖鏈電纜

時間：2020/11/07　點擊量：128

DKF820高度柔性拖鏈電纜

產品結構

導線： 多股超細精絞無氧銅絲， 符合CDE0295CLASS 6標準

絕緣： 特殊混合PVC絕緣

顏色代碼：

≤0.5mm 顏色表示， 棕、 黑、 藍、 紫、 粉紅、 橙

≥0.5mm 黑色數字白色號碼編號， 3芯以上帶有藍綠接地線 （黃綠可選）

芯線結構： 防扭結分層， 或分組式間隙填充

護套材料： 特殊改性PVC,PUR,TPE護套

護套顏色：

黑色 （RAL9005）

灰色 （RAL7001)

橙色 （RAL2003）

技術參數

額定電壓： 截面＜0.5mm2: 300/300V 截面≥0.5mm2: 300/500V

測試電壓： 2000V

最小彎曲半徑

固定敷設：6×D

移動安裝：

當行程<10米時， 彎曲半徑為8×D

當行程≥10米時， 彎曲半徑為10×D

使用溫度

固定敷設：-40℃至+90℃

移動安裝：-30℃至+90℃

抗輻射強度： 8×107cJ/kg

阻燃性： 符合IEC60332-1-2+EN60332-1-2

耐油性： 參見耐油性附表

耐化學性： 參見耐化學性附表

特性與符合性

移動特性

 敷設行程: 80m,加速度80m/S2,移動速度10m/S

 彎曲壽命： 50次/分鐘,＞500萬次特性

 防淺水、 防油、 抗紫外線、 耐候性

 耐寒、 耐磨性、 能承受較重的機械外力

 比中度電纜更快加速度與更強的耐曲撓性

符合認證:CE

典型應用

適用于連續往復運動下的安裝， 特別是工業作用環境下的頻繁彎曲場合， 如現代化機械標準部件的拖鏈中及物流系統、 操控系統、機械自動化系統等。數控機床、 電子設備、 五金沖壓、木材石材機械、玻璃與門窗機械、 注塑機、 機械 （人） 手、 建筑機械、 重型機器廠 、汽車制造、 起重運輸設備、 自動化倉庫、 碼頭、 消防車等的室內外環境。
