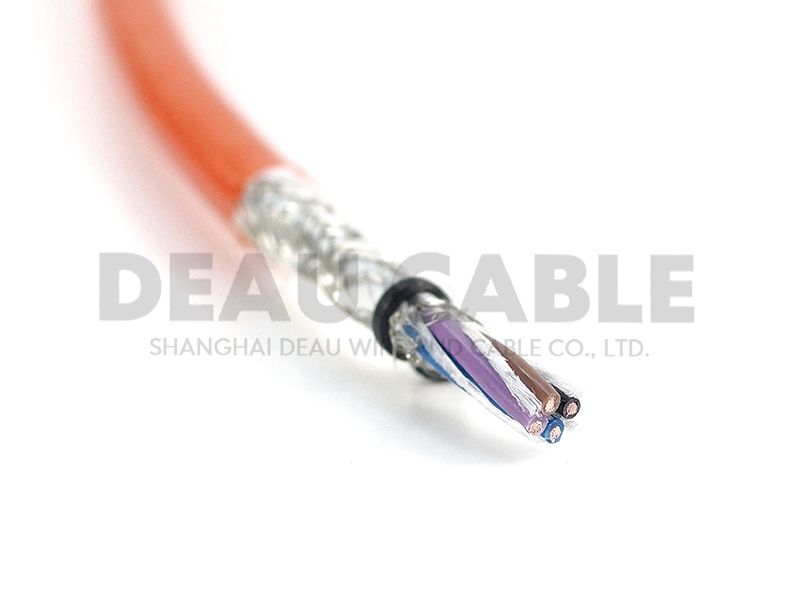

DKF810-PUR 4*0.5聚氨酯拖鏈屏蔽電纜

時間：2021/02/26　點擊量：123

DKF810-PUR單護套屏蔽拖鏈電纜 產品結構

導線： 多股超細精絞無氧銅絲， 符合CDE0295CLASS 6標準

絕緣： 特殊混合PVC絕緣

顏色代碼：

≤0.5mm 顏色表示， 棕、 黑、 藍、 紫、 粉紅、 橙

≥0.5mm 黑色數字白色號碼編號， 3芯以上帶有藍綠接地線 （黃綠可選）

芯線結構： 防扭結分層， 或分組式間隙填充

內外護層： 無紡布帶或聚脂帶

屏蔽： 鍍錫銅網編織屏蔽， 密度80%以上

護套材料： special PUR

護套顏色：

黑色 （RAL9005）

灰色 （RAL7001)

橙色 （RAL2003）

技術參數

額定電壓： 截面<0.5mm2: 300/300V 截面≥0.5mm2: 300/500V

測試電壓： 2000V

最小彎曲半徑

固定敷設：6×D

移動安裝：

當行程<10米時， 彎曲半徑為10×D

當行程≥10米時， 彎曲半徑為12×D

使用溫度

固定敷設：-45℃至+90℃

移動安裝：-35℃至+90℃

抗輻射強度： 5×107cJ/kg

阻燃性： 符合IEC60332-1-2+EN60332-1-2

耐油性： 參見耐油性附表

耐化學性： 參見耐化學性附表

特性與符合性

移動特性

 敷設行程: ＞100m,加速度40m/S2,移動速度5m/S

 彎曲壽命： 30次/分鐘,＞500萬次特性

 耐寒、 防水解和微生物、 防油與和冷卻劑

 抗輻射， 耐臭氧、 耐候性、 耐酸堿、 抗溶劑

 高耐磨性、 耐刻痕、 重的機械負荷

 耐曲撓， 抗扭性。 良好電磁性 （抗干擾）

典型應用

適用于連續往復運動下的安裝， 特別是工業作用環境下的頻繁彎曲場合， 如現代化機械標準部件的拖鏈中及物流系統、 操控系統、 機械自動化系統等。 數控機床、 電子設備、 五金沖壓、 木材石材機械、 玻璃與門窗機械、 注塑機、 機械 （人） 手、 建筑機械、 重型機器廠 、 汽車制造、 起重運輸設備、 自動化倉庫、 碼頭、 消防車等的室內外環境需要屏蔽的場所。 特別應用重機械負荷， 海岸、 港口、野外， 高低溫、 高污染等惡劣環境場所。
