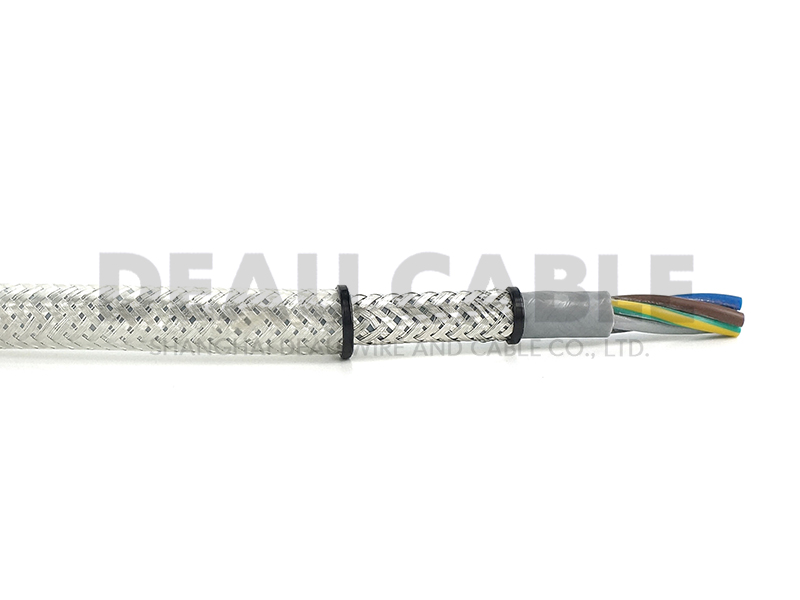

雙護套耐油屏蔽電纜H05VVC4V5-K 5*1.0

時間：2021/02/28　點擊量：84

YSLYCY 雙護套耐油屏蔽軟電纜

產品結構

導線：導體為多股裸銅絲或鍍錫銅絲絞合,符合GB/T3956、 VDE0295/IEC 228、 HD21.13第5種軟導體

絕緣：PVC/D型聚氯乙烯絕緣符合GB5023.1與GB/T8815

屏蔽: 鍍錫絲銅網編織屏蔽

顏色代碼: 絕緣線芯的識別應參符合GB/T5023.1中要求之4.2， 選用顏色識別或數字識別,若帶有黃綠組合色分布在線芯最外層

內護套: PVC/ST5型聚氯乙烯符合GB5023.1與GB/T8815

外護套: PVC/ST9聚氯乙烯護套， 顏色為黑色(RAL9005) 或灰色(RAL7001)

應用標準: GB5023.7 、 60227 IEC 75、 HD21.13

技術參數

額定電壓： U0 / U 300 / 500V

測試電壓： 絕緣厚度≤0.6:1500V, ＞0.6MM的:2000V  成品測試:2000V

最小彎曲半徑

固定敷設：6×D (電纜外徑)

移動安裝：12×D(電纜外徑)

使用溫度

固定敷設：-40℃至+105℃

移動安裝：-25℃至+105℃

耐油測試： 通過ASTM標準、 GB/T2951.5標準

阻燃測試： 通過GB18380.12試驗

特性與符合性

特性： 可根據客戶要求定做彩色線芯或編碼線芯。機械性能良好、 高度柔軟。 彎曲壽命比普通安裝線要長， 但不作為有強力牽引的拖鏈電纜使用。 用于拖鏈時設計使用壽命為500萬次的循環彎曲。

產品具有防水、 防油、 耐寒、 阻燃等特點。 屏蔽電纜用于有中等水平電磁干擾場合。

符合認證: CE

典型應用

適用機床和起重運輸設備在內的制造加工用機器各部件間的內部連接。 充許該電纜直接與電源線相連接.不推薦屏蔽電纜用于連續彎曲的場合， 可用于工業使用環境下的偶爾彎曲移動場合， 如機床、 磨床等。
