拖鏈網線 TRVVSP-STP 4*2*7

時間：2025/04/02　點擊量：74

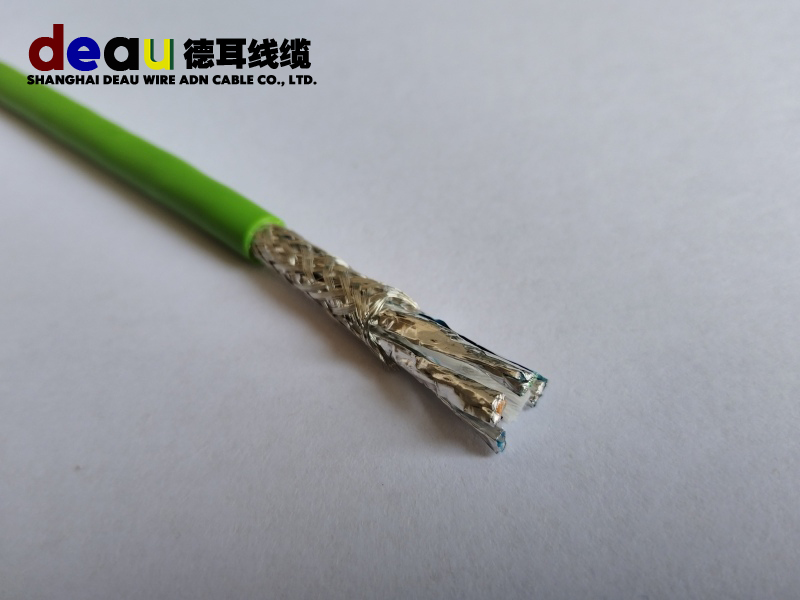

TRVVSP-STP  雙絞雙屏蔽雙拖鏈網線

 產品結構

 導線： 多股超細精絞無氧銅絲， 符合CDE0295CLASS 6標準

 絕緣： 特殊混合PVC絕緣

 顏色代碼：≤0.5mm 顏色表示， A線： 棕、 黑、 藍、 紫、 粉紅、 橙與B線黑色芯線成對 ≥0.5mm 黑色數字白色號碼編號， 相鄰數字編碼成對

 芯線結構: 成對結構后分層集束， 防扭結結構設計。

 屏蔽: 銅網編織屏蔽

 護套材料： 特殊改性PVC護套

 護套顏色：

 黑色 （RAL9005）

 灰色 （RAL7001)

 橙色 （RAL2003）

 技術參數

 額定電壓:截面＜0.5mm2: 300/300V 截面≥0.5mm2: 300/500V

 測試電壓: 2000V

 最小彎曲半徑:

 固定敷設：5×D

 移動安裝：

 當行程<10米時， 彎曲半徑為8×D

 當行程≥10米時， 彎曲半徑為10×D

 使用溫度：

 固定敷設：-30℃至+70℃

 移動安裝：-20℃至+70℃

 抗輻射強度： 8×107cJ/kg

 阻燃性： 符合IEC60332-1-2+EN60332-1-2

 耐油性： 參見耐油性附表

 耐化學性： 參見耐化學性附表

 特性與符合性

 移動特性

  敷設行程: 50m,加速度15m/S2,移動速度3m/S

  彎曲壽命： 20次/分鐘,＞300萬次特性

  防淺水、 防油、 抗紫外線、 耐候性

  耐寒、 耐磨性、 能承受一定的機械外力

  良好的電磁特性 （抗干擾）

 符合認證:CE

 典型應用

   適用于連續往復運動下的安裝， 特別是工業作用環境下的頻繁彎曲場合， 如現代化機械標準部件的拖鏈中及物流系統、 操控系統、機械自動化系統等。數控機床、 電子設備、 五金沖壓、木材石材機械、玻璃與門窗機械、 注塑機、 機械 （人） 手、 建筑機械、 重型機器廠 、汽車制造、 起重運輸設備、 自動化倉庫、 碼頭、 消防車等的室內外環境需要屏蔽的場所。 特別需要無差異和變化的穩定的信息傳導與監控.
